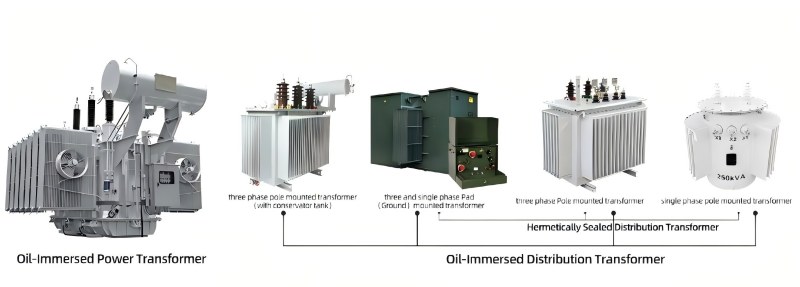

তেল-নিমজ্জিত টাইপ ট্রান্সফরমার

TAILI হল একটি তেল-নিমজ্জিত ধরনের ট্রান্সফরমার প্রস্তুতকারী এবং সরবরাহকারী। আমাদের পণ্য হয়পাওয়ার ট্রান্সফরমারযেখানে আয়রন কোর এবং উইন্ডিংগুলি (কয়েল) সম্পূর্ণরূপে বিশেষভাবে তৈরি করা অন্তরক তেলে (ট্রান্সফরমার তেল) নিমজ্জিত থাকে, তেলটি প্রধান নিরোধক এবং শীতল করার মাধ্যম হিসাবে কাজ করে।

প্রধান কাঠামোগত উপাদান:

1. ট্রান্সফরমার বডি

কোর: সিলিকন ইস্পাত শীট স্ট্যাকিং দ্বারা গঠিত একটি চৌম্বক পথ, গ্রাউন্ডেড।

উইন্ডিং: তামা বা অ্যালুমিনিয়াম তারের তৈরি উচ্চ এবং নিম্ন ভোল্টেজ কয়েল, ইলেক্ট্রোম্যাগনেটিক রূপান্তর তৈরির মূল উপাদান।

2. তেল ট্যাঙ্ক এবং অন্তরক তেল

তেল ট্যাঙ্ক: ইস্পাত প্লেট দিয়ে ঢালাই করা, ট্রান্সফরমার বডি ধারণ করতে সক্ষম এবং তেল নিরোধক, সিলিং প্রয়োজন।

অন্তরক তেল: সাধারণত খনিজ তেল। অন্তরণ, তাপ অপচয়, এবং চাপ নির্বাপক ফাংশন প্রদান করে।

3. কুলিং সিস্টেম

তেলের প্রাকৃতিক পরিচলন বা জোরপূর্বক সঞ্চালনের উপর নির্ভর করে, তাপ অভ্যন্তর থেকে তেল ট্যাঙ্কের তাপ অপচয় যন্ত্রগুলিতে পরিবহন করা হয়।

সাধারণ শীতল পদ্ধতি:

· ONAN (তেল-নিমজ্জিত স্ব-কুলিং): তেল এবং বাতাসের প্রাকৃতিক পরিচলনের মাধ্যমে তাপ অপচয় (বাক্সের দেয়াল বা তাপ অপচয় পাখনা)। ছোট এবং মাঝারি আকারের ট্রান্সফরমারের জন্য উপযুক্ত।

· ONAF (তেল-নিমজ্জিত এয়ার-কুলিং): জোর করে বায়ু শীতল করার জন্য তাপ অপচয়কারী ডিভাইসে ফ্যান ইনস্টল করুন। ক্ষমতা বাড়ায়।

· OFAF (শক্তিশালী তেল এয়ার-কুলিং): তেল সঞ্চালন জোরদার করতে এবং জোর করে বায়ু শীতল করার জন্য তেল পাম্প ব্যবহার করুন। বড় ট্রান্সফরমারের জন্য ব্যবহার করা হয়।

· OFWF (স্ট্রং অয়েল ওয়াটার-কুলিং): তেল সঞ্চালন জোরদার করার জন্য তেল পাম্প ব্যবহার করুন এবং ওয়াটার কুলারের মাধ্যমে গরম তেল ঠান্ডা করুন। নকল ট্রান্সফরমার বা পর্যাপ্ত জল সরবরাহ সহ এলাকায়।

4. সুরক্ষা এবং পর্যবেক্ষণ ব্যবস্থা:

· তেলের আধার (তেল বালিশ): তাপমাত্রার পরিবর্তন অনুযায়ী তেলের আয়তন সামঞ্জস্য করে, তেল এবং বাতাসের মধ্যে যোগাযোগের ক্ষেত্র হ্রাস করে এবং তেলের বার্ধক্যকে বিলম্বিত করে।

· শোষক (শ্বাস): সিলিকা জেল রয়েছে, যা তেলের জলাধারে প্রবেশ করা বাতাস থেকে আর্দ্রতা শোষণ করে।

· গ্যাস রিলে (গ্যাস রিলে): তেলের পাইপে ইনস্টল করা, যখন অভ্যন্তরীণভাবে একটি ছোটখাট ত্রুটি ঘটে বা একটি গুরুতর ত্রুটি তেল প্রবাহ বৃদ্ধির কারণ হয়, এটি একটি সংকেত বা ট্রিপ পাঠায়। সবচেয়ে গুরুত্বপূর্ণ অ বৈদ্যুতিক সুরক্ষা।

· বিস্ফোরণ-প্রমাণ নল (চাপ ত্রাণ ভালভ): যখন অভ্যন্তরীণ চাপ তীব্রভাবে বৃদ্ধি পায়, তখন বিস্ফোরণ-প্রমাণ ঝিল্লি ভেঙে যায় বা চাপ ছেড়ে দেওয়ার জন্য ভালভ খুলে দেয়, তেল ট্যাঙ্ককে বিস্ফোরিত হতে বাধা দেয়।

· থার্মোমিটার: তেলের উপরের তাপমাত্রা নিরীক্ষণ করে।

· তেলের স্তর নির্দেশক: তেল জলাধারে তেলের স্তর নির্দেশ করে।

শুষ্ক-টাইপ ট্রান্সফরমারের সাথে তুলনা করে, তেল-নিমজ্জিত ট্রান্সফরমারগুলির সুবিধাগুলি হল:

1. বৃহত্তর ক্ষমতা এবং উচ্চ ভোল্টেজ স্তর

2. উচ্চ তাপ অপচয় দক্ষতা এবং শক্তিশালী ওভারলোড ক্ষমতা

3. দীর্ঘ নিরোধক জীবন এবং উচ্চ নির্ভরযোগ্যতা

4. ভাল অর্থনৈতিক কর্মক্ষমতা

5. তুলনামূলকভাবে কম শব্দ স্তর

6. পরিপক্ক রক্ষণাবেক্ষণ প্রযুক্তি

তেল নিমজ্জিত ট্রান্সফরমার কখন চয়ন করবেন?

1. উচ্চ ভোল্টেজ স্তর (35kV এর উপরে)।

2. বড় ক্ষমতার প্রয়োজন (2000kVA এর বেশি)।

3. বাইরে বা স্বাধীন ইনস্টল করাসাবস্টেশন, ভাল আগুন বিচ্ছিন্ন অবস্থার সঙ্গে.

4. প্রাথমিক বিনিয়োগ খরচের প্রতি সংবেদনশীল, এবং পর্যাপ্ত অপারেশন এবং রক্ষণাবেক্ষণের ক্ষমতা সহ।

5. অপারেটিং শব্দের জন্য কঠোর প্রয়োজনীয়তা সহ আউটডোর পরিস্থিতি।
