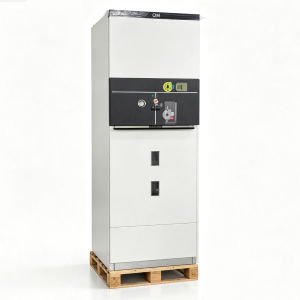

24KV সেমি-ইনসুলেটেড গ্যাস-ইনসুলেটেড সুইচগিয়ার (GIS)

TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ার (এর পরে "এই সুইচগিয়ার" হিসাবে উল্লেখ করা হয়েছে) হল একটি কমপ্যাক্ট, SF₆-অন্তরক ধাতব-ঘেরা সুইচগিয়ার যা 24kV মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য ডিজাইন করা হয়েছে। এই সুইচগিয়ারটি 24kV, 630A, এবং 50/60Hz এ রেট করা হয়েছে এবং

জিবি এবং আইইসি স্ট্যান্ডার্ডের সাথে কঠোর সম্মতিতে নির্মিত। এই সুইচগিয়ারটি রিং প্রধান ইউনিট, সেকেন্ডারি সাবস্টেশন, শিল্প সুবিধা, বাণিজ্যিক ভবন এবং নবায়নযোগ্য শক্তি প্রকল্পের জন্য উপযুক্ত।

মূল বৈশিষ্ট্য

• সম্পূর্ণরূপে সিল করা স্টেইনলেস স্টীল ট্যাঙ্ক - TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ারটি 3-5 মিমি পুরু স্টেইনলেস স্টীল প্লেট থেকে তৈরি একটি সম্পূর্ণ সিল করা স্টেইনলেস স্টীল ট্যাঙ্ককে অন্তর্ভুক্ত করে, ন্যূনতম বিকৃতি এবং চমৎকার গ্যাস-টাইনতা নিশ্চিত করতে রোবোটিক ওয়েল্ডিং মেশিন দ্বারা ঢালাই করা হয়। TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ারের সমস্ত লাইভ যন্ত্রাংশ এবং স্যুইচিং ডিভাইসগুলি এই ট্যাঙ্কের মধ্যে আবদ্ধ, যেটি SF₆ গ্যাস দ্বারা পূর্ণ হয় যেমন অন্তরক এবং আর্ক-নিভানোর মাধ্যম। এই নকশাটি নিশ্চিত করে যে TaiLi ইলেকট্রিক 24kV আধা-অন্তরক সুইচগিয়ার বাইরের পরিবেশগত অবস্থা যেমন আর্দ্রতা, ধূলিকণা এবং দূষণ দ্বারা প্রভাবিত না হয়।
• উচ্চ সুরক্ষা স্তর - TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ারের সিল করা ট্যাঙ্কটি IP67-এর একটি সুরক্ষা রেটিং অর্জন করে, এই সুইচগিয়ারটিকে অস্থায়ী জল নিমজ্জন অবস্থায়ও নির্ভরযোগ্যভাবে কাজ করার অনুমতি দেয়। TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ারের বাইরের ঘেরটিকে IP4X রেট দেওয়া হয়েছে।
• থ্রি-পজিশন লোড ব্রেক সুইচ – TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ারটি SF₆-ভরা স্টেইনলেস স্টিল ট্যাঙ্কের ভিতরে ঢালাই করা তিন-পজিশন লোড ব্রেক সুইচ (বন্ধ/খোলা/আর্থেড) দিয়ে সজ্জিত। TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ারের সুইচ মেকানিজম জারা-প্রতিরোধী উপকরণ এবং স্ব-তৈলাক্ত বিয়ারিংগুলিকে বৈশিষ্ট্যযুক্ত করে, কম অপারেটিং প্রচেষ্টা, উচ্চ নির্ভরযোগ্যতা এবং বর্ধিত পরিষেবা জীবন নিশ্চিত করে।

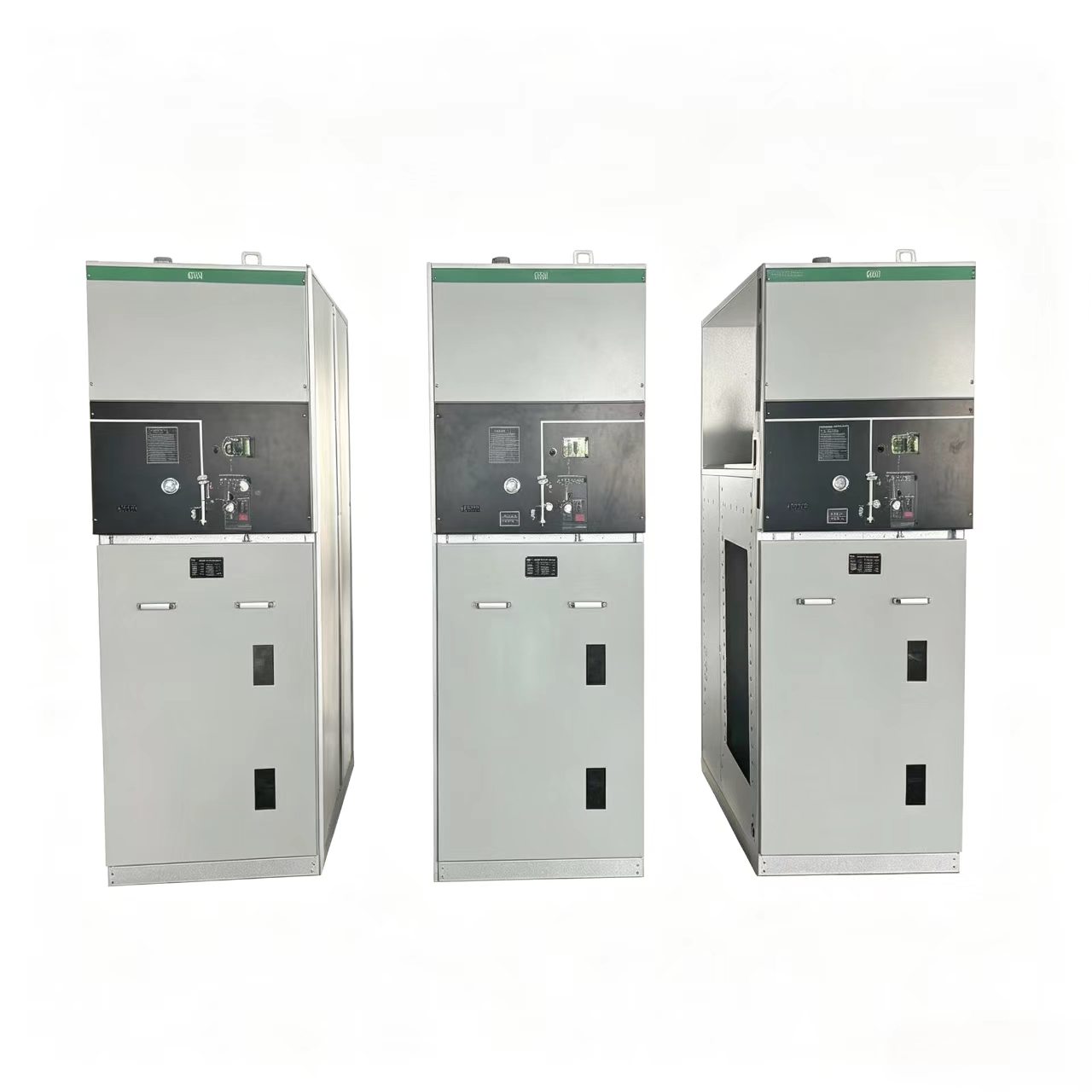

• মডুলার এবং এক্সটেনসিবল ডিজাইন - TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ার একটি মডুলার ইউনিট কনফিগারেশন গ্রহণ করে যা সমাবেশের সময় গ্যাস পরিচালনার প্রয়োজন ছাড়াই নমনীয় সংমিশ্রণ এবং প্রসারণের অনুমতি দেয়। TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ার স্থির এবং এক্সটেনসিবল উভয় কনফিগারেশনেই উপলব্ধ, কমপ্যাক্ট সুইচগিয়ার সমাধানের জন্য বিভিন্ন সাবস্টেশনের প্রয়োজনীয়তা মিটমাট করে।
• ব্যাপক মেকানিক্যাল ইন্টারলকিং - TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ারে একটি সম্পূর্ণ পাঁচ-প্রতিরোধ মেকানিক্যাল ইন্টারলকিং সিস্টেম রয়েছে যা অপারেশনাল ত্রুটি প্রতিরোধ করে এবং কর্মীদের নিরাপত্তা নিশ্চিত করে।
• স্মার্ট-রেডি - TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ারটি দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণ ক্ষমতা সক্ষম করতে মোটর চালিত প্রক্রিয়া, ভোল্টেজ ট্রান্সফরমার এবং বিতরণ অটোমেশন টার্মিনাল ইউনিট দিয়ে সজ্জিত করা যেতে পারে।

প্রযুক্তিগত বিশেষ উল্লেখ

অ্যাপ্লিকেশন

TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ার ব্যাপকভাবে বিদ্যুৎ শিল্পের একাধিক সেক্টরে ব্যবহৃত হয়:

• রিং প্রধান ইউনিট - শহর ও গ্রামীণ বিদ্যুৎ বিতরণের জন্য 24kV রিং নেটওয়ার্কে একটি মূল উপাদান হিসাবে।
• সেকেন্ডারি সাবস্টেশন - ছোট থেকে মাঝারি আকারের সাবস্টেশনে কমপ্যাক্ট, রক্ষণাবেক্ষণ-মুক্ত সুইচগিয়ার সমাধানের জন্য।
• শিল্প সুবিধা - কারখানা, খনি এবং উত্পাদন কেন্দ্রগুলিতে বিদ্যুৎ বিতরণ।
• বাণিজ্যিক ভবন - শপিং সেন্টার, হাসপাতাল, খেলার স্থান এবং উঁচু ভবনের জন্য।
• অবকাঠামো - বিমানবন্দর, মেট্রো সিস্টেম, রেলপথ এবং টানেল।
• নবায়নযোগ্য শক্তি - বায়ু খামার এবং ফটোভোলটাইক উদ্ভিদ।
• প্যাড-মাউন্ট করা এবং ভূগর্ভস্থ সাবস্টেশন - বহিরঙ্গন ঘের বা আধা-আন্ডারগ্রাউন্ড ইনস্টলেশনের জন্য উপযুক্ত।

FAQ

প্রশ্ন 1: এই সুইচগিয়ারের সাধারণ SF₆ গ্যাস লিকেজের হার কত?

উত্তর: TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ারের SF₆ বার্ষিক ফুটো হওয়ার হার হল ≤0.1%। সিল করা ট্যাঙ্কটি রোবোটিক ওয়েল্ডিং মেশিন দ্বারা ঢালাই করা হয় যাতে চমৎকার গ্যাস-নিরুদ্ধতা নিশ্চিত করা যায় এবং ডিজাইনটি 30 বছরেরও বেশি সময় ধরে কোনো ফুটো না হওয়ার নিশ্চয়তা দেয়।

প্রশ্ন 2: SF₆ চাপ কমে গেলে বা গ্যাসের লিক ধরা পড়লে আমার কী করা উচিত?

উত্তর: যদি SF₆ ঘনত্বের মনিটর নিম্নচাপের ইঙ্গিত দেয় বা একটি অ্যালার্ম ট্রিগার করা হয়, তাহলে অবিলম্বে অপারেশন বন্ধ করুন, লিকের উৎস সনাক্ত করুন, লিক পয়েন্টটি মেরামত করুন এবং নির্দিষ্ট চাপে SF₆ গ্যাস দিয়ে সুইচগিয়ার রিফিল করুন। গ্যাসের চাপ গেজ এবং ঘনত্ব রিলে নিয়মিত পরিদর্শন সুপারিশ করা হয়।

প্রশ্ন 3: এই সুইচগিয়ারের কি নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয়?

উত্তর: না। TaiLi ইলেকট্রিক 24kV সেমি-ইনসুলেটেড সুইচগিয়ার একটি রক্ষণাবেক্ষণ-মুক্ত পণ্য হিসাবে ডিজাইন করা হয়েছে। সম্পূর্ণরূপে সিল করা স্টেইনলেস স্টিলের ট্যাঙ্কটি ইনসুলেটিং গ্যাস এবং বাহ্যিক পরিবেশের মধ্যে যোগাযোগকে বাধা দেয়, পণ্যের পরিষেবা জীবন জুড়ে পর্যায়ক্রমিক পরিদর্শন, গ্যাসের নমুনা বা পুনর্জন্মের প্রয়োজনীয়তা দূর করে।
